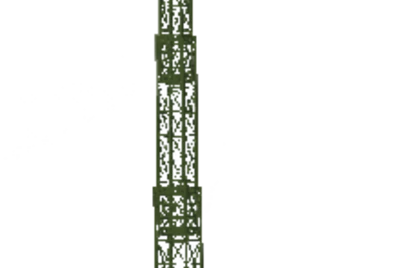

Maszt Kratownicowy Ftm 34/9
Maszt Teleskopowy Ftm 34/9 to konstrukcja kratownicowa, montowana na ramie 20 stopowej, przystosowanej do przewożenia środkami transportu na ramie podkontenerowej. Do eksploatacji masztu nie są konieczne odciągi i kotwienie w gruncie - jest on samonośną konstrukcją, opartą na wspornikach.
System nośny składa się z 4 ramion nośnych, 4 wsporników i 4 płyt gruntowych.
Ramiona podtrzymujące wychylają się za pomocą siłowników hydraulicznych. Podpory podnoszą i poziomują system za pomocą siłowników hydraulicznych. System nośny samodzielnie podnosi i utrzymuje konstrukcję masztu.
Maszt zasilany jest z zespołu prądotwórczego lub z zewnętrznego źródła zasilania. Wyposażony jest w czujnik prędkości wiatru (anemometr) zainstalowany na szczycie masztu, a gdy wiatr osiągnie wartość niebezpieczną (>130km/h) użytkownik zostanie o tym poinformowany sygnałem dźwiękowym
i świetlnym w sterowniku.
Maszt jest sterowany zdalnie (przewodowo). Sterownik posiada wszystkie niezbędne funkcje do obsługi i jest wyposażony w wyświetlacz pokazujący komunikaty operacyjne oraz błędy systemowe w języku polskim.
Agregat hydrauliczny masztu wyposażono w dodatkową pompę manualną
do obsługi awaryjnej przy braku zasilania elektrycznego.
Rozwinięty maszt jest urządzeniem bezobsługowym.
Paramenty masztu:

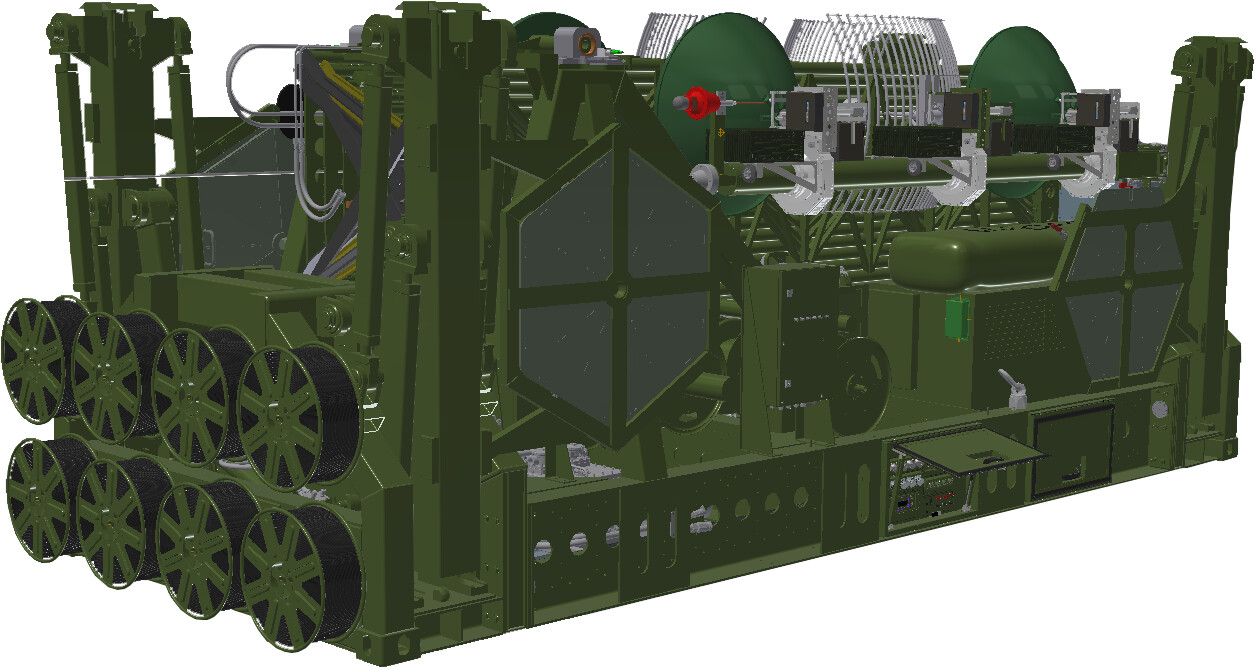

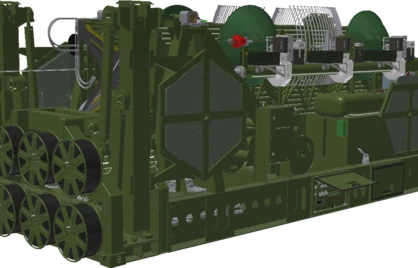

- Maszt antenowy – zwinięty:
- Długość: 6,350 m
- Szerokość: 2,550 m
- Wysokość: 2,500 m

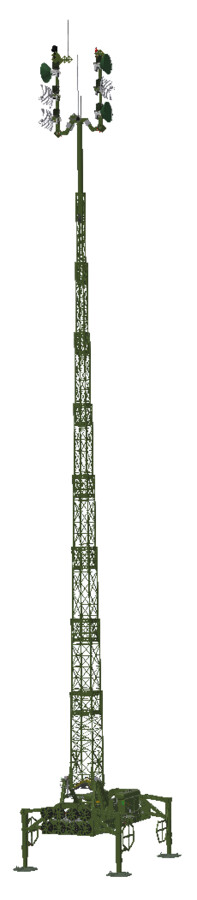

- Maszt antenowy rozwinięty:
- Długość: 6 m
- Szerokość: 4,5 m
- Wysokość: 33,5 m
- Ciężar całkowity masztu:13500 kg;
- Dopuszczalne nachylenie terenu montażu: maks. 5o ;
- Dopuszczalna prędkość wiatru dla prawidłowej pracy systemu: 108 km/h (30m/s);
- Umożliwia montowanie urządzeń na wierzchołu masztu o wadze do 500 kg;
- Wskaźnik sztywności masztu przy maks. uzbrojeniu, pełnej wysokości i maksymalnej, dopuszczalnej prędkości wiatru:
- skręcenie mniejsze lub równe ± 2 °;
- pochylenie mniejsze lub równe ± 2,6 °.
- Maksymalna prędkość wiatru:130 km/h;
- Czas rozwijania masztu: 20 min;
- Czas zwijania masztu: 19 min.
